我廠生產的碾金機（雙輪選礦機），在結構上合理吸收了國內選礦機械的特點，通過精心設計制成，采用硬齒面一體式減速箱，相比老式的汽車后橋和開式齒輪傳動，具有壽命長、使用安全可靠、維護方便、結構簡單、維修更換方便等優點。球磨機能選的礦，使用本機有過而無不及。主要用于選金、銀、鉛、鋅、鐵、鉬、銻、黑鎢等礦。本機碾磙、碾盤，一次性澆鑄成型，加入特種耐磨材料制成，耐磨性強，堅固耐用，噪音小，生產效率高。出口型采用名牌電機華力電機，電耗少、質量可靠。該機是目前國內外欠發達地區代替小型球磨機的最佳設備，本機投資小、見效快，占地面積小，是礦區中、小企業選礦的理想設備。
一、地基處理
用水泥、石子、砂漿按比例配制攪拌好，地表面以水平處理30CM 厚，凝固7-10天后方可進行安裝。
二、設備安裝
（1）機架按水平裝好后，把水盆套在機架上，校好中心位置，然后把水盆下方四個固定螺栓鎖在機架上
（2）在水盆里面均勻放上3-5CM水泥砂漿，然后在砂子水泥漿上面放好碾底，并四個方向調好中心。（碾底外邊到碾機大軸各點距離不超過1CM）
（3）拉桿式碾機安裝：用起重設備把兩個磙子分別豎立在地面上，在磙子中間裝入磙芯，用螺栓鎖緊磙芯與法蘭盤。先吊其中一碾磙放入校正好的碾槽中，并用連接桿套入大軸，用螺栓連接磙芯軸，連接完畢再吊另外一碾磙放入碾槽中并與連接桿連接。兩磙連接完畢，注意連接桿運轉方向。
（4）接通電源。
（5）空機試啟動，調整磙子與碾槽的左右間隙，以磙子離碾槽兩邊 距離相等為準。
（6）空機轉動15分鐘，以振實碾盤下面的砂漿砂子，檢查各部位螺栓是否松動。
（7）用水泥混泥土把碾底不與水盤之間的空隙填實，并制作成斜面，以便礦石順利進入碾槽中間，迅速碎礦。
（8）水盆中的水泥砂漿凝固期過后，即可開機、加水、加礦、開始生產。
三、使用與保養
1、碾機正常運轉后，方可開始投料。
2、帶料啟動，因故停機再啟動時，必須先把碾槽中間的殘余礦石清理，再啟動。
3、均勻加料，不得忽多忽少，最好使用喂料機。
4、軸承部分必須經常加潤滑油，減速機內須經常檢查是否缺機械油。
5、常檢查各部位螺栓是否松動。
6、如軸承損壞時，必須及時更換，以免造成軸偏心損壞其他零件。
7、設備運轉時要注意減速機內或軸承部分有無異常聲響，是否出現溫升過高，電機電流是 否過大等不正?，F象；如有上訴現象，應立即停機排除。
8、檢修機器時，為確保安全，必須卸下電機皮帶。
9、當碾輪磨損較重直徑減少時，采取以下措施使設備正常使用：先松開件9夾套螺栓，將件9、8及其他相關件下移，使用橫軸軸線與碾輪軸線豎向距離盡量最小（兩軸線處在同一水平面最好），后將夾套螺栓緊固牢靠。
四、碾金機（雙輪洗礦機）技術參數
|
型號
|
磙徑
|
盤徑
|
進料粒度
|
轉速
(轉/分)
|
配用功率 （KW）
|
機重（T）
|
日產量（T）
|
|
900型
|
900
|
1585
|
＜20
|
16-18
|
2.2
|
1.8
|
1.5-3
|
|
110型
|
1100
|
2060
|
＜25
|
13-18
|
5.5
|
4.6
|
4-8
|
|
120型
|
1200
|
2060
|
＜25
|
13-18
|
7.5
|
4.9
|
8-11
|
|
160型
|
1600
|
2600
|
＜25
|
13-18
|
30 |
9
|
10-20
|

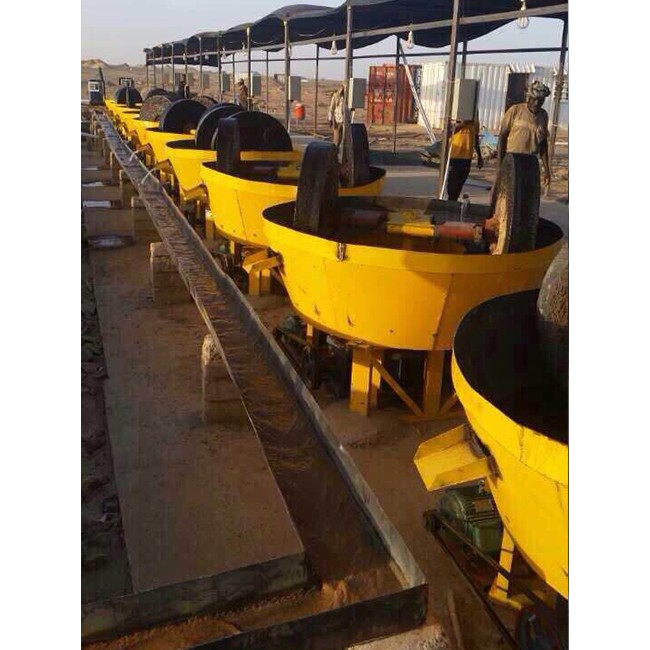

碾金機使用現場：

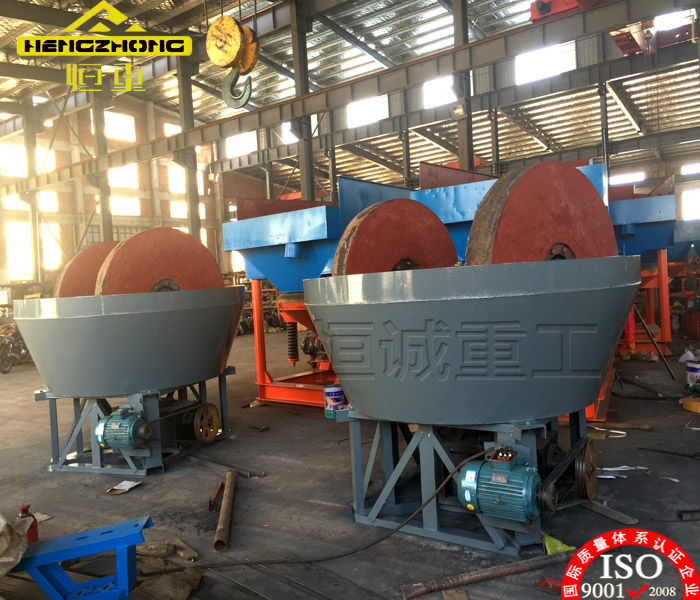

碾金機發貨現場：
石碾子|雙輪選礦機裝柜發往非洲:
